PLC REDUNDANT SYSTEM(S7-1500H)

S7-1500H structure and operating principle

S7-1500H 구조 및 작동 원리

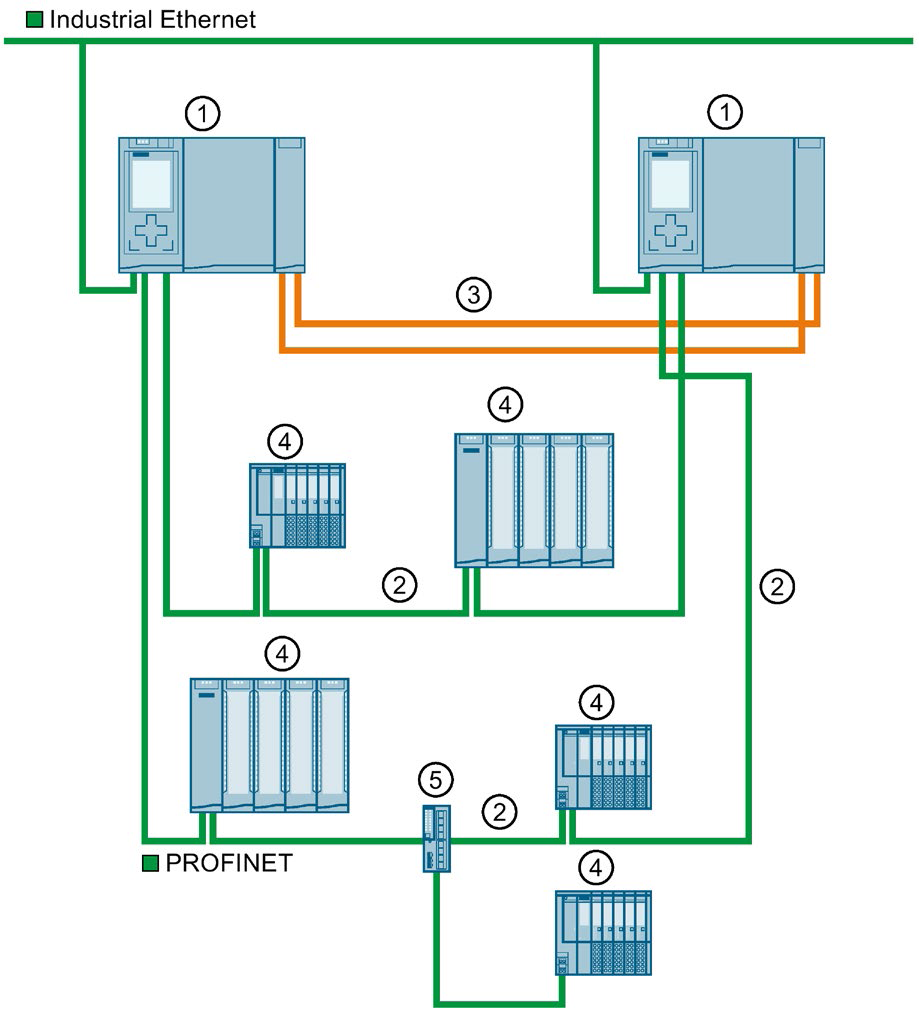

The figure below shows the typical structure of the S7-1500H redundant system.

아래 그림은 S7-1500H 이중화 시스템의 전형적인 구조를 보여줍니다.

① CPU 1517H-3 PN
② PROFINET cable (PROFINET ring)
③ Redundancy connections (fiber-optic cables)
④ IO device
⑤ Switch



The S7-1500H redundant system consists of:

S7-1500H 이중화 시스템은 다음과 같이 구성됩니다:
• Two CPUs S7-1500H ①

• Two CUPS S7-1500H ①
• A PROFINET ring with the Media Redundancy Protocol ②

• Media Redundancy Protocol(미디어 이중화 프로토콜)이 있는 PROFINET 링
• Two redundancy connections ③

• 이중화 연결 2개 ③
• IO devices ④

• IO 장치 ④
• Possibly switches ⑤

•사용가능한 스위치 ⑤
As with S7-1500R, the S7-1500H redundant system requires a PROFINET ring ② closed by the CPUs.

S7-1500R과 마찬가지로 S7-1500H 이중화 시스템은 CPU에 의해 폐쇄된 PROFINET 링 ②을 필요로 합니다.

All nodes can still communicate with each other in the event of an interruption in the ring.

모든 노드는 링에 중단이 발생한 경우에도 서로 통신할 수 있습니다.

All PROFINET devices in the PROFINET ring must support media redundancy (MRP).

PROFINET 링의 모든 PROFINET 장치는 MRP(Media Redundancy)를 지원해야 합니다.



You can decouple further devices from the ring via a ⑤ switch, e.g.:

다음과 같은 ⑤ 스위치를 통해 링에서 추가 장치를 분리할 수 있습니다.

• PROFINET devices with one port

• 포트가 하나인 PROFINET 장치
• Non MRP-capable PROFINET devices, such as standard IO devices

• 표준 IO 장치와 같은 MRP 지원이 아닌 PROFINET 장치
Unlike in S7-1500R, the PROFINET ring and redundancy connections in S7-1500H are separate.

S7-1500R과 달리 S7-1500H의 PROFINET 링과 중복 연결은 별개입니다.

The two redundancy connections are fiber-optic cables ③ that connect the CPUs directly over synchronization modules.

두 개의 이중화 연결은 동기화 모듈을 통해 CPU를 직접 연결하는 광섬유 케이블 ③입니다.
One of the two CPUs in the redundant system takes on the role of primary CPU.

이중화 시스템에 있는 두 개의 CPU 중 하나가 기본 CPU의 역할을 합니다.

The other CPU takes on the role of the following CPU (backup CPU).

다른 CPU는 다음 CPU(백업 CPU)의 역할을 수행합니다.

The role of the CPUs can change during operation.

CPU의 역할은 작동 중에 변경될 수 있습니다.
Synchronization of primary and backup CPU ensures rapid switchover between CPUs in the event of a failure of the primary CPU.

기본 CPU와 백업 CPU를 동기화하면 기본 CPU에 장애가 발생할 경우 CPU 간에 신속한 전환이 가능합니다.

If the primary CPU fails, the backup CPU takes over control of the process as the new primary CPU.
The synchronization of the H-CPUs does not affect the bandwidth on the PROFINET.

기본 CPU에 장애가 발생하면 백업 CPU가 새 기본 CPU로 프로세스를 제어합니다.
H-CPU의 동기화는 PROFINET의 대역폭에 영향을 미치지 않습니다.



-4번의 허브 스위치는 unmanag switch는 사용이 불가능하며 MRP 기능이 있는 제품만 사용이 가능하다.
 1번 CPU 들의 industrial Ethernet 통신라인에서는 일반 unmanag switch 제품을 사용해서 PC 나 다른 이더넷 통신을 지원하는 제품을 연결할 수 있다
