PLC REDUNDANT SYSTEM(S7-1500R)

S7-1500R/H redundant systems tolerate the failure of one of the two CPUs or an interruption
in the PROFINET ring. The S7-1500R and S7-1500H systems differ in structure, configuration
limits and performance.

S7-1500R/H 이중화 시스템은 두 CPU 중 하나의 장애 또는 중단을 허용합니다
PROFINET 링에서 S7-1500R 및 S7-1500H 시스템은 구조, 구성, 한계 와 성능이 다릅니다



Each PROFINET ring may only contain one R-system or one H-system at a time.
A combined setup with one R-system and one H-system in the same PROFINET ring is not
supported.

각 PROFINET 링은 한 번에 하나의 R 시스템 또는 하나의 H 시스템만 포함할 수 있습니다.
동일한 PROFINET 링에 하나의 R-시스템과 하나의 H-시스템이 결합한 설정은 지원되지 않습니다





S7-1500 design and operating principle

S7-1500 설계 및 작동 원리

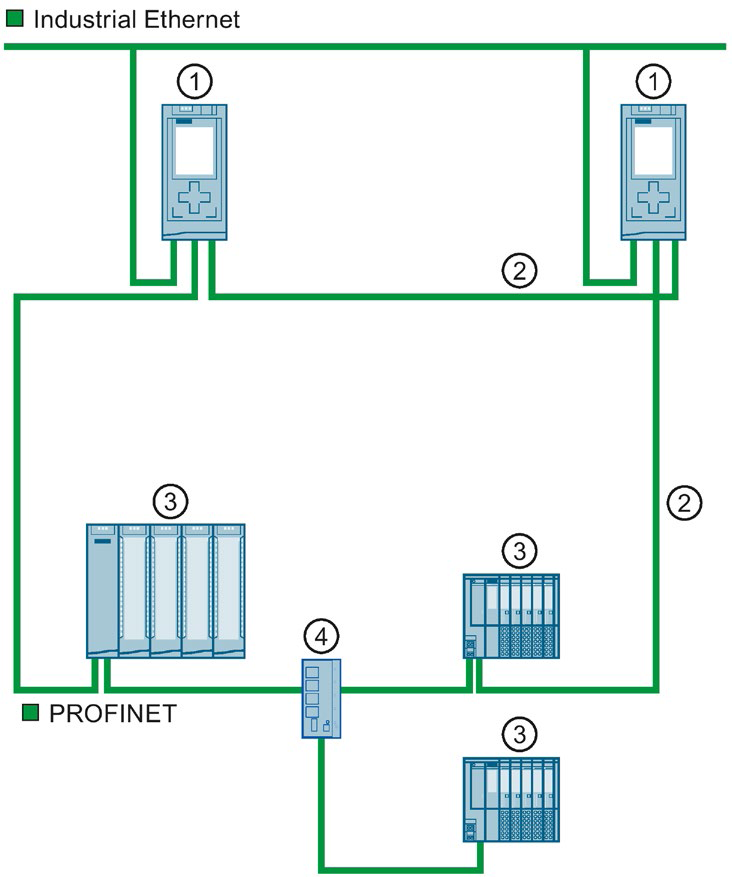

The figure below shows the typical structure of the S7-1500R redundant system.

아래 그림은 S7-1500R 중복 시스템의 일반적인 구조를 보여줍니다.





① CPU 1515R-2 PN

② PROFINET cable (redundancy connections, PROFINET ring)

③ IO device

④ Switch



The S7-1500R redundant system consists of:

S7-1500R 중복 시스템은 다음과 같이 구성됩니다:
• Two S7-1500R CPUs ①

• A PROFINET ring with the Media Redundancy Protocol ②

• Media Redundancy Protocol(미디어 중복 프로토콜)이 있는 PROFINET 링 ②
• IO devices ③

• IO 장치 ③
• Possibly switches ④

• 스위치를 사용할 수 있습니다 ④

A PROFINET ring is required for the S7-1500R redundant system.

S7-1500R 이중화 시스템에는 PROFINET 링이 필요합니다.

The two CPUs must be directly connected to each other with a PROFINET cable.

두 개의 CPU는 PROFINET 케이블로 서로 직접 연결되어야 합니다.

All nodes can still communicate with each other in the event of an interruption in the ring.

모든 노드는 링에 중단이 발생한 경우에도 서로 통신할 수 있습니다.

All PROFINET devices in the PROFINET ring must support media redundancy (MRP).
PROFINET 링의 모든 PROFINET 장치는 MRP(Media Redundancy)를 지원해야 합니다.

You can decouple further devices from the PROFINET ring via a ④ switch, e.g.:

다음과 같은 ④ 스위치를 통해 추가 장치를 PROFINET 링에서 분리할 수 있습니다.
• PROFINET devices with one port

• 포트가 하나인 PROFINET 장치
• Non MRP-capable PROFINET devices

• MRP 지원이 되지 않는 PROFINET 장치
• PROFINET devices that do not support H-Sync Forwarding, such as standard IO devices

• 표준 IO 장치와 같이 H-Sync Forwarding을 지원하지 않는 PROFINET 장치

The redundancy connections in an S7-1500R system are the PROFINET ring with MRP ②.

One of the two CPUs in the redundant system takes on the role of primary CPU.

이중화 시스템에 있는 두 개의 CPU 중 하나가 기본 CPU의 역할을 합니다.

The other CPU takes on the role of the following CPU (backup CPU).

다른 CPU는 다음 CPU(백업 CPU)의 역할을 수행합니다.

The role of the CPUs can change during operation.

CPU의 역할은 작동 중에 변경될 수 있습니다.

Synchronization of primary and backup CPU ensures rapid switchover between CPUs in the event of a failure of the primary CPU.

기본 CPU와 백업 CPU를 동기화하면 기본 CPU에 장애가 발생할 경우 CPU 간에 신속한 전환이 가능합니다.

If the primary CPU fails, the backup CPU takes over control of the process as the new primary CPU.

기본 CPU에 장애가 발생하면 백업 CPU가 새 기본 CPU로 프로세스를 제어합니다.
The redundancy connections use part of the bandwidth on the PROFINET cable for the synchronization of the R-CPUs.

이중화 연결은 R-CPU 동기화를 위해 PROFINET 케이블의 대역폭 일부를 사용합니다.

This bandwidth is therefore not available for PROFINET IO communication.

따라서 이 대역폭은 PROFINETIO 통신에 사용할 수 없습니다.
