S7-1500R/H redundant system #1

시스템 개요 3
3.1 S7-1500R/H 이중화 시스템이란?
S7-1500R/H 이중화시스템
S7-1500R/H 이중화 시스템의 경우 CPU가 한 쌍이 되므로 이중화가 발생합니다.
두 CPU는 동일한 프로젝트 데이터와 동일한 사용자 프로그램을 병렬로 처리합니다.

두 CPU는 CPU가 두 개의 이중화 연결을 통해 동기화됩니다. CPU 하나에 장애가 발생하면 다른 CPU가
프로세스 제어를 유지합니다.
이중화 자동화 시스템 사용 목표
이중화 자동화 시스템의 목적은 생산 가능성을 줄이는 것입니다
두 시스템을 병렬로 운영하여 다운타임을 줄일 수 있습니다.
안전한 자동화 시스템의 목표
페일 세이프 자동화 시스템의 목적은 생명, 환경 및 자본을 보호하는 것입니다
안전한 상태로 안전하게 종료됩니다.
참조
원칙적으로 H-CPU 용 시스템 매뉴얼의 모든 내용은 페일 세이프 CPU에도 적용됩니다
(HF-CPU). 내용 및 특징을 벗어난 것을 보충으로 설명하고 표시합니다



3.1.1 적용 영역
객관적으로
S7-1500R/H 이중화 시스템은 높은 수준의 신뢰성과 시스템 가용성을 제공합니다. A
가장 중요한 자동화 구성 요소의 중복 구성을 통해 성능 저하
생산 중단 시간 및 구성 요소 오류의 결과에 대한 확률.
프로덕션 다운타임의 위험과 비용이 많이 들수록 다음을 활용할 가치가 있습니다
중복 시스템. 일반적으로 더 높은 투자 비용을 다음과 같이 보상할 수 있습니다
생산 중단 시간을 방지합니다.
사용해요
이중화시스템으로 운영되는 시스템에서 개별 자동화의 실패 또는 오작동
구성품은 공장의 운전을 방해하지 않아야 합니다. S7-1500R/H 중복 시스템은
예를 들어 다음과 같은 영역에서 사용됩니다:
• 터널
• 공항(수하물 운반기 등)
• 지하철
• 조선
• 폐수처리장
• 하이 베이 창고



예 1: 다운타임 방지
자동화 작업
도로 터널이 다음을 달성하려면 자동화 해결책이 필요합니다:
• 터널 내 조명 제어
• 터널 내 오염물질 농도에 따른 환기 제어
터널을 뚫다
특징
환기 시스템의 중단 없는 작동은 다음의 농도를 유지하기 위해 필요합니다
설정된 수준 이하의 오염물질. 다음과 같은 경우를 위해 지속적인 가용성이 보장되어야 합니다
예를 들어 터널에서 발생한 화재로 인해 개별 자동화 구성 요소에 장애가 발생합니다.
해

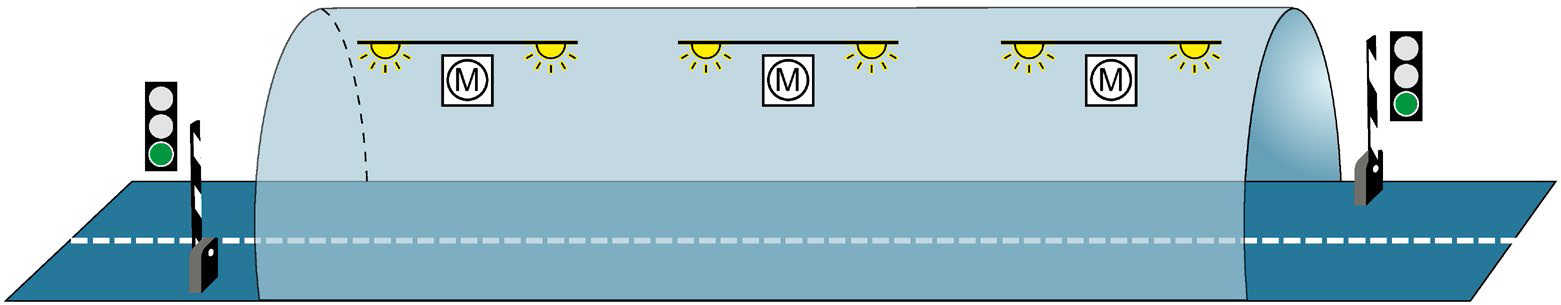

3개의 팬(M)이 터널을 환기합니다. 자동화 해결책은 팬 속도를 일렬로 제어합니다
측정된 오염물질 농도와 함께 터널 안에 있는 3개의 센서가 측정합니다
공기 중 오염물질 농도 S7-1500H redundant system 2개 중복 CPU 사용
팬 가용성을 보장하기 위해.
팬 제어뿐만 아니라 S7-1500H 이중 시스템은 조명도 제어합니다
신호등도 있고요.



혜택들
팬을 제어하기 위한 사용자 프로그램은 S7-1500H 이중화의 두 CPU에서 모두 실행됩니다
system. 두 개의 CPU를 최대 10km 간격으로 배치할 수 있습니다. 하나의 CPU 또는 하나의 CPU가
로컬 사고로 인해 이중화 연결이 실패하고, 사고에 영향을 미치지 않습니다
제어된 과정. 팬들은 계속 작동합니다.



예 2: 데이터 손실로 인한 높은 시스템 재시작 비용 방지
자동화 작업
물류 회사는 스토리지를 제어하기 위해 일치하는 자동화 해결책이 필요합니다
하이 베이 창고에 있는 검색대입니다.
특징
컨트롤러의 고장은 심각한 결과를 가져올 것입니다. 시스템을 다시 시작한 후, 당신은
저장 및 검색 장치의 위치를 변경하고 다음의 내용을 기록해야 합니다
컨테이너. 자동화 해결책은 CPU에 장애가 발생해도 데이터가 손실되지 않도록 해야 합니다
창고가 계속 운영될 수 있도록 말입니다.

해결방법

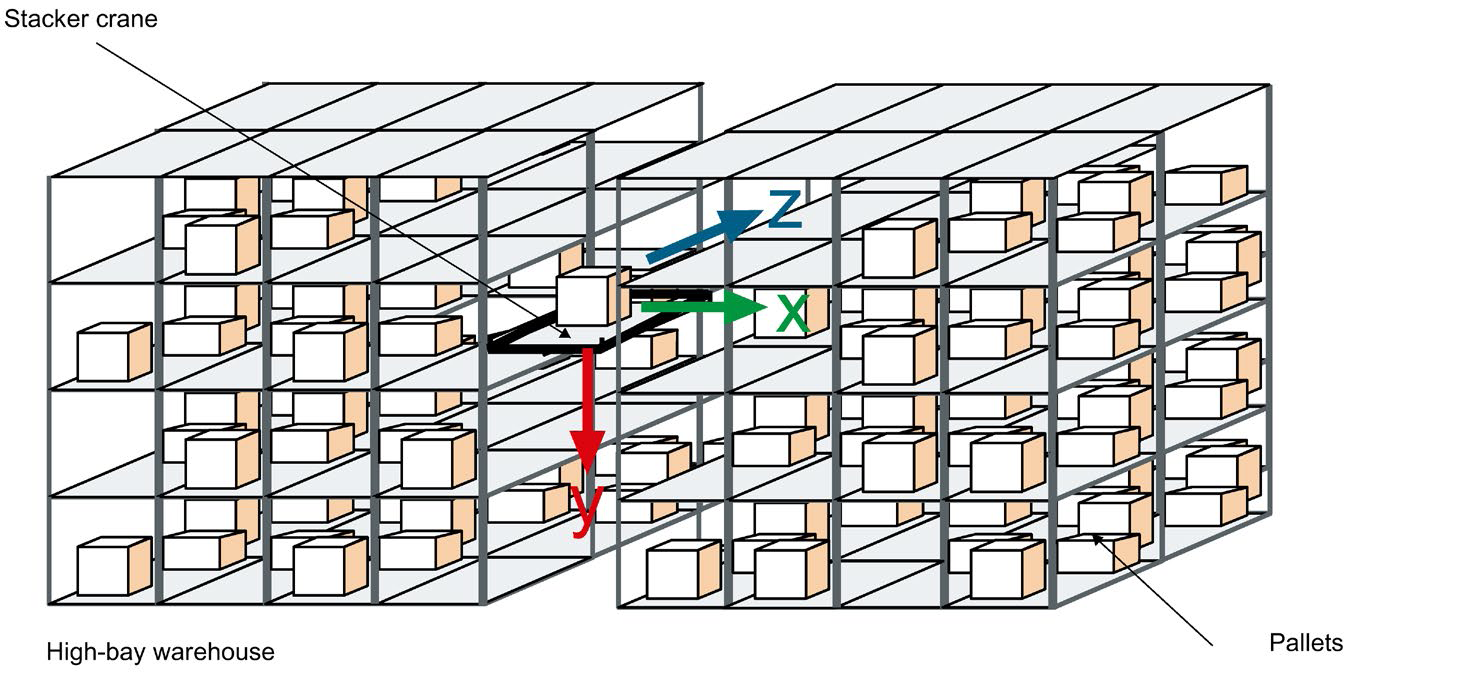

물품을 베이에 보관하고 검색하기 위해 보관 및 검색 장치가 이동합니다
X, Y, Z 축. 공정이 중단되면 데이터가 손실되고 상품의 위치가 손실될 수 있습니다
알려지지 않았습니다. 데이터 손실을 방지하기 위해 저장 및 검색 장치는 S7-1500R 이중화 시스템에 의해 제어됩니다.



혜택들
하나의 CPU가 고장이 나면 두 번째 CPU는 프로세스의 제어를 유지합니다. 프로젝트 데이터와 사용자 프로그램은 중복으로 저장되며 CPU에 장애가 발생해도 손실되지 않습니다. 교체한 후 결함이 있는 CPU를 RUN으로 전환하면 중복 시스템이 자동으로 동기화됩니다. 새 CPU에 사용자 프로그램이 있는 프로젝트 데이터. 해결책을 사용하면 창고의 다운타임 비용과 서비스 시간을 절약할 수 있습니다



예 3: 장비 및 재료 손상 방지
자동화 작업
강철 생산 공장에서는 강철 용광로를 제어하기 위해 일치하는 자동화 해결책이 필요합니다
특징
특히 공정 산업에서 고장이 발생하면 시스템 및 작업물에 손상을 줄 수 있습니다
또는 소재. 제철소에서 공정이 진행되면 선철이 냉각될 위험이 있습니다
중단되었습니다. 그러면 선출은 강철 생산에 사용될 수 없습니다. 자동화 해결책은 CPU에 장애가 발생할 경우 공장이 계속 실행되고 손상된 재료가 작동하지 않는지 확인해야 합니다
해결 방법
S7-1500R 이중화 시스템은 고로를 제어하며 분산 자동화
중복 시스템의 구성 요소는 온도, 부피 및 압력의 매개 변수를 제어합니다

혜택들
S7-1500R 이중화 시스템은 CPU 또는 이중화로 발생할 수 있는 장애를 보상합니다
연결. CPU를 교체할 때 제련 공정을 중단할 필요가 없습니다
발전소가 가동 중입니다. 중단 없는 발전소 가동으로 높은 재가동과 재료 비용을 피할 수 있습니다.
