s7-1500R redundant

Scalability

Redundant systems are more cost-intensive to use than non-redundant systems:
• There are two CPUs.
• The physical connections (PROFINET ring and redundancy connections) can be required over large distances.
The S7-1500R/H redundant system is scalable. This means that the S7-1500R and S7-1500H systems have the same functional scope, but differ in terms of:
• Performance
• Hardware
• Range
• Configuration limits
• Costs



Note
MRP interconnection
MRP interconnection allows the redundant coupling of two or more rings with MRP in PROFINET networks.
With MRP interconnection, you are not limited to the maximum number of devices in a ring when setting up redundant network topologies.
You can find more information in the section Redundancy.



S7-1500R

You connect the CPUs to the Industrial Ethernet over X2 PROFINET interfaces of CPUs S7-1515R-2 PN or using an additional switch.
S7-1500R supports the following number of PROFINET devices (switches, S7-1500R/H CPUs, S7-1500 CPUs (V2.5 or later), HMI devices, and IO devices such as ET 200MP and ET 200SP):
• In the PROFINET ring: max. 50 (recommended: max. 16)
• In the PROFINET ring and separated with switches (line): max. 66



Note
Recommendation for S7-1500R: Operate a maximum of 16 PROFINET devices (including R-CPUs) in the PROFINET ring.
The number of devices in the PROFINET ring affects the availability of the S7-1500R system.
You should therefore operate no more than 16 PROFINET devices (including R-CPUs) in the PROFINET ring.
Operating significantly more devices in the PROFINET ring will reduce the availability of the IO devices and the R-CPUs.
The technical specifications in the documentation are based on the recommended maximum of 16 PROFINET devices in the ring in S7-1500R.



The redundancy connections in S7-500R are the PROFINET ring with MRP. The CPUs are synchronized over the PROFINET ring.

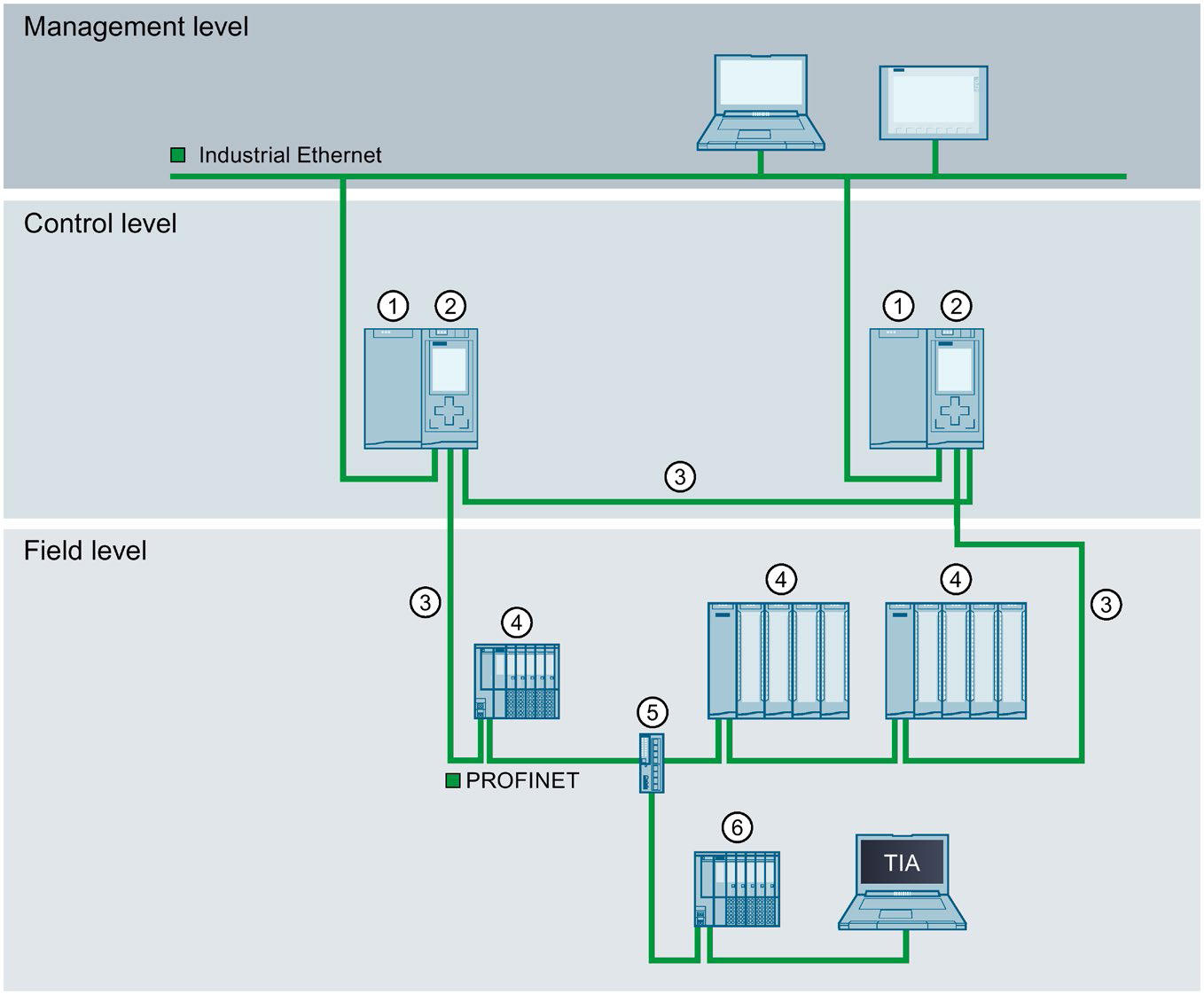

① Load power supply (optional)
② CPU S7-1515R-2 PN
③ PROFINET cable (redundancy connections, PROFINET ring)
④ IO device in the PROFINET ring
⑤ Switch
⑥ IO device outside the PROFINET ring (separated with a switch)

---

확장성

중복 시스템은 비 이중화 시스템보다 비용 집약적으로 사용할 수 있습니다:
• CPU는 2개가 있습니다.
• 물리적 연결(PROFINET 링 및 중복 연결)은 먼 거리에서 필요할 수 있습니다.
S7-1500R/H 이중화 시스템은 확장할 수 있습니다. 즉, S7-1500R 및 S7-1500H 시스템은 동일한 기능 범위를 갖지만, 다음과 같은 점에서 다릅니다:
• 실적
• 하드웨어
• 범위
• 구성 한계
• 비용



메모
MRP 상호접속
MRP 상호 연결은 PROFINET 네트워크에서 MRP와 둘 이상의 링의 중복 결합을 허용합니다.
MRP 상호 연결을 사용하면 중복 네트워크 토폴로지를 설정할 때 링의 최대 장치 수에 제한되지 않습니다.
자세한 내용은 중복 섹션에서 확인할 수 있습니다.



S7-1500R

CPU S7-1515R-2 PN의 X2 PROFINET 인터페이스를 통해 또는 추가 스위치를 사용하여 CPU를 산업용 이더넷에 연결합니다.
S7-1500R은 다음과 같은 수의 PROFINET 장치(스위치, S7-1500R/H CPU, S7-1500 CPU(V2.5 이상), HMI 장치, ET 200 MP 및 ET 200SP와 같은 IO 장치)를 지원합니다:
• PROFINET 링에서: max. 50 (권장: max. 16)
• PROFINET 링에서 스위치(라인)로 분리: 최대 66



메모
S7-1500R 권장 사항: PROFINET 링에서 최대 16개의 PROFINET 장치(R-CPU 포함)를 작동합니다.
PROFINET 링의 장치 수는 S7-1500R 시스템의 가용성에 영향을 미칩니다.
따라서 PROFINET 링에서 16개 이하의 PROFINET 장치(R-CPU 포함)를 작동해야 합니다.
PROFINET 링에서 훨씬 더 많은 장치를 작동시키면 IO 장치와 R-CPU의 가용성이 줄어듭니다.
설명서의 기술 사양은 S7-1500R의 링에서 권장되는 최대 16개의 PROFINET 장치를 기반으로 합니다.



S7-1500R의 중복 연결은 MRP가 있는 PROFINET 링입니다. CPU는 PROFINET 링을 통해 동기화됩니다.

① 부하 전원 공급 장치(옵션)
② ② CPU S7-1515R-2 PN
③ PROFINET 케이블(중복 연결, PROFINET 링)
④ PROFINET 링의 IO 장치
⑤ 스위치
⑥ PROFINET 링 외부의 IO 장치(스위치로 분리)
