S7-1500H redundant

S7-1500H

You connect the CPUs to the Industrial Ethernet over a PROFINET interface or using an additional switch.
S7-1500H supports the following number of PROFINET devices (switches, S7-1500R/H CPUs,

S7-1500 CPUs (V2.5 or later) and HMI devices):
• In the PROFINET ring: max. 50
• In the PROFINET ring and separated with switches (line): max. 258



The redundancy connections in S7-1500H are two duplex fiber-optic cables that connect the CPUs directly with plug-in synchronization modules.

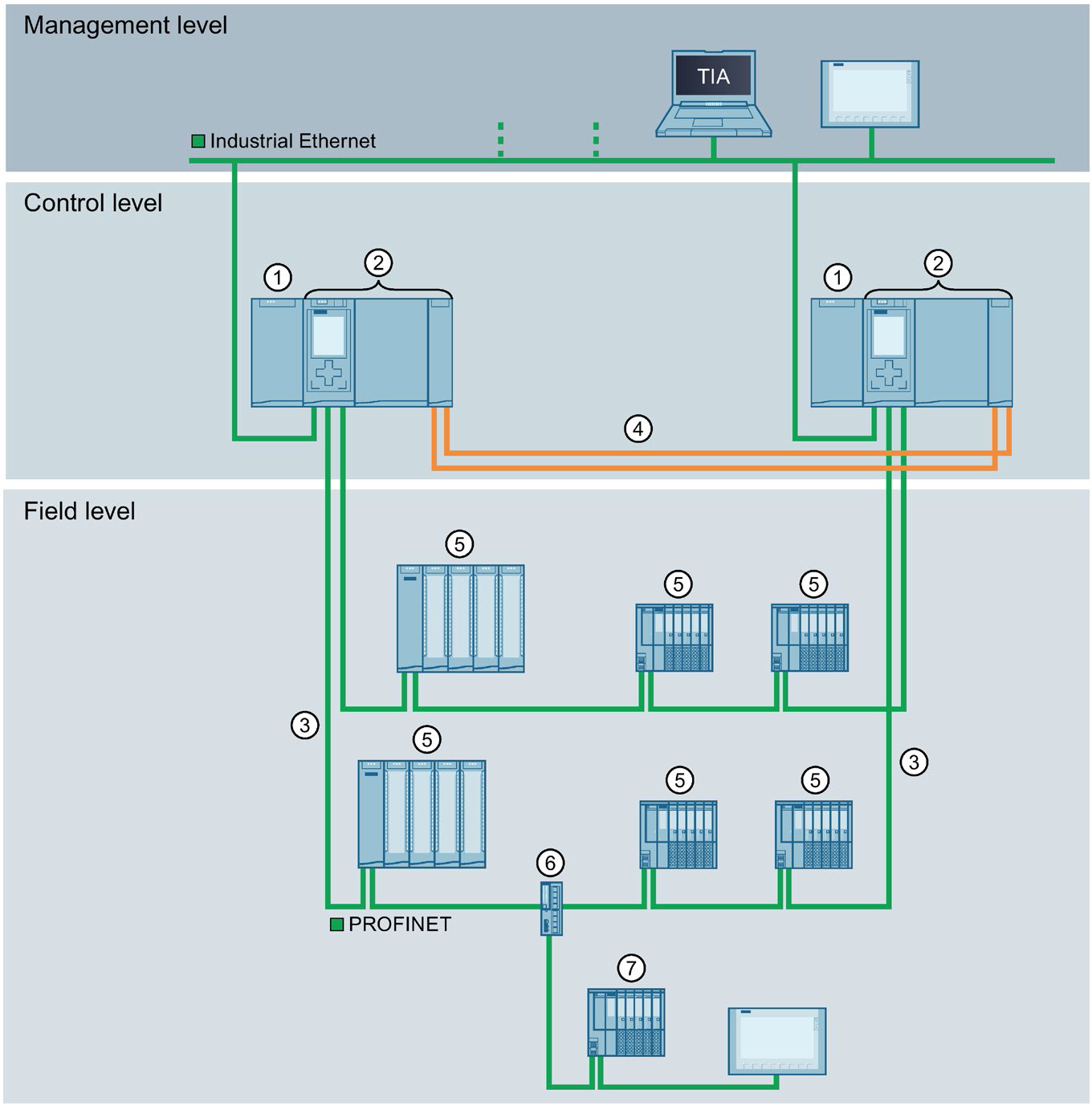

① Load power supply (optional)
② CPU 1517H-3 PN
③ PROFINET cable (PROFINET ring)
④ Redundancy connections (2 duplex fiber-optic cables)
⑤ IO device in the PROFINET ring
⑥ Switch
⑦ IO device outside the PROFINET ring (separated with switch)



Structure of the S7-1500R redundant system

Configuration

The S7-1500R redundant system comprises the following components:
• Two R-CPUs
• Two SIMATIC memory cards
• PROFINET cable (redundancy connections, PROFINET ring)
• IO devices
• Load current supply (optional)
The redundant system S7-1500R can be mounted on a common mounting rail or spatially
separated on 2 separate mounting rails.
Connecting the PROFINET cable to the PROFINET interfaces X1 P2 R of the CPUs directly connects the two CPUs.
You set up the PROFINET ring from the first CPU to the IO devices and the second CPU with the PROFINET interfaces  X1 P1 R of the CPUs.

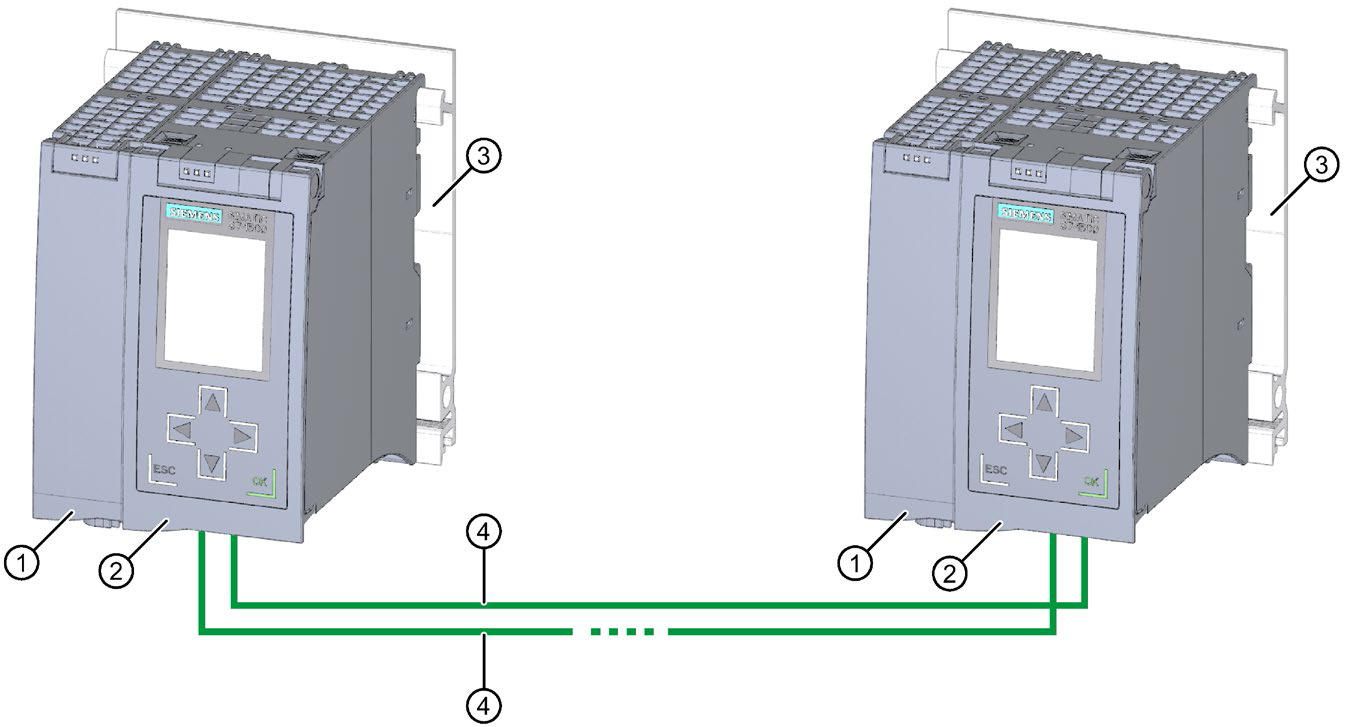

① Optional load current supply
② CPU
③ Mounting rail with integrated DIN rail profile
④ PROFINET cable (redundancy connections, PROFINET ring)



Structure of the S7-1500H redundant system

Configuration

The S7-1500H redundant system comprises the following components:
• Two H-CPUs
• Two SIMATIC memory cards
• Four synchronization modules (two synchronization modules in each H-CPU)
• Two redundancy connections (two duplex fiber-optic cables)
• IO devices
• Load current supply (optional)
The S7-500H redundant system should be installed either on one shared mounting rail or on two separate mounting rails.
You connect the two CPUs with fiber-optic cables to two synchronization modules in each CPU.
You set up the PROFINET ring with the PROFINET interfaces X1 P1 R and X1 P2 R of the  CPUs.

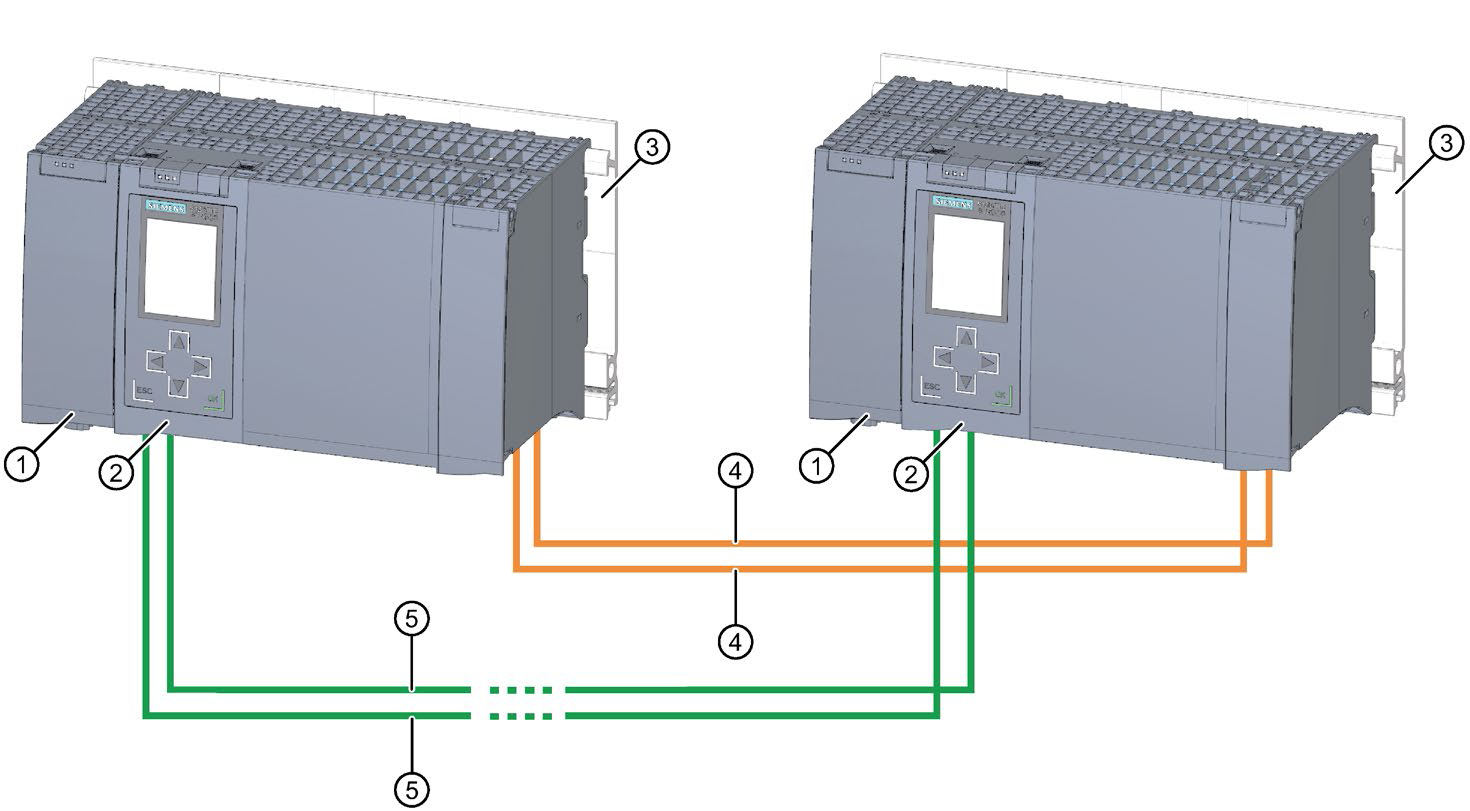

① Optional load current supply
② CPU (with two synchronization modules, connected underneath, not visible in the diagram)
③ Mounting rail with integrated DIN rail profile
④ Redundancy connections (fiber-optic cables)
⑤ PROFINET cable (PROFINET ring)

---

S7-1500H

PROFINET 인터페이스를 통해 또는 추가 스위치를 사용하여 CPU를 산업용 이더넷에 연결합니다.
S7-1500H는 다음과 같은 수의 PROFINET 장치(스위치, S7-1500R/H CPU,

S7-1500 CPU(V2.5 이상) 및 HMI 디바이스):
• PROFINET 링에서: 최대 50
• PROFINET 링에서 스위치(라인)로 분리: 최대 258



S7-1500H의 이중화 연결은 CPU를 플러그인 동기화 모듈과 직접 연결하는 2개의 이중 광섬유 케이블입니다.

① 부하 전원 공급 장치(옵션)
② ② CPU 1517H-3 PN
③ PROFINET 케이블(PROFINET 링)
④ 이중화 연결(듀플렉스 광섬유 케이블 2개)
⑤ PROFINET 링의 IO 장치
⑥ 스위치
⑦ PROFINET 링 외부의 IO 장치(스위치와 분리)



S7-1500R 중복 시스템의 구조
구성

S7-1500R 중복 시스템은 다음 구성 요소로 구성됩니다:
• R-CPU 2개
• SIMATIC 메모리 카드 2개
• PROFINET 케이블(중복 연결, PROFINET 링)
• IO 장치
• 부하전류 공급(옵션)
중복 시스템 S7-1500R은 공통 장착 레일에 장착하거나 공간적으로 장착할 수 있습니다
2개의 분리된 장착 레일에 분리됩니다.
PROFINET 케이블을 CPU의 PROFINET 인터페이스 X1 P2 R에 연결하면 두 CPU가 직접 연결됩니다.
CPU의 PROFINET 인터페이스 X1 P1 R을 사용하여 첫 번째 CPU에서 IO 디바이스로 그리고 두 번째 CPU로 PROFINET 링을 설정합니다.

① 선택적 부하 전류 공급 장치
② CPU
③ DIN 레일 프로파일이 통합된 설치 레일
④ PROFINET 케이블(중복 연결, PROFINET 링)



S7-1500H 이중화 시스템의 구조
구성

S7-1500H 이중화 시스템은 다음 구성 요소로 구성됩니다:
• 2개의 H-CPU
• SIMATIC 메모리 카드 2개
• 4개의 동기화 모듈(각 H-CPU에 2개의 동기화 모듈)
• 이중화 연결 2개(듀플렉스 광섬유 케이블 2개)
• IO 장치
• 부하전류 공급(옵션)
S7-1500H 이중화 시스템은 하나의 공유 장착 레일 또는 두 개의 개별 장착 레일에 설치해야 합니다.
광섬유 케이블로 두 개의 CPU를 각 CPU의 두 개의 동기화 모듈에 연결합니다.
CPU의 PROFINET 인터페이스 X1 P1 R 및 X1 P2 R로 PROFINET 링을 설정합니다.



① 선택적 부하 전류 공급 장치
② CPU(아래에 연결된 두 개의 동기화 모듈이 있음, 다이어그램에 표시되지 않음)
③ DIN 레일 프로파일이 통합된 설치 레일
④ 이중화 연결(파이버 광케이블)
⑤ PROFINET 케이블( PROFINET 링)
