Connecting the PROFINET ring to S7-1500
Introduction
You connect the PROFINET ring between the two R-CPUs at the RJ45 sockets of PROFINET interfaces X1 P1 R and X1 P2 R.
Requirements
• One of the two connections of the PROFINET ring between the two R-CPUs must not contain any other IO devices, switches or other PROFINET devices apart from transparent media converters.
• The default setting in STEP 7 is port 2 at PROFINET interface X1.
– Connect the PROFINET cable to the ports of the PROFINET interfaces of the two R-CPUs.
– The maximum length of the PROFINET cable is 100 m.
• You can extend the spatial distance between the two R-CPUs using a media converter (electrical/optical).
In this case, the maximum length depends on the type of media converter used.
You can find more information in the documentation for the media converter:
– About the technical specifications
– About use
– About commissioning
• You connect the IO devices, switches and other PROFINET devices to the other PROFINET ring connection.
The default setting in STEP 7 is port 1 at PROFINET interface X1.
Accessories required
• PROFINET cable for the PROFINET ring
• Optional transparent media converter (electrical ⇔ optical)
Procedure
To connect the PROFINET ring at SIMATIC S7-1500R, follow these steps:
1. Swing the front cover on the R-CPUs up.

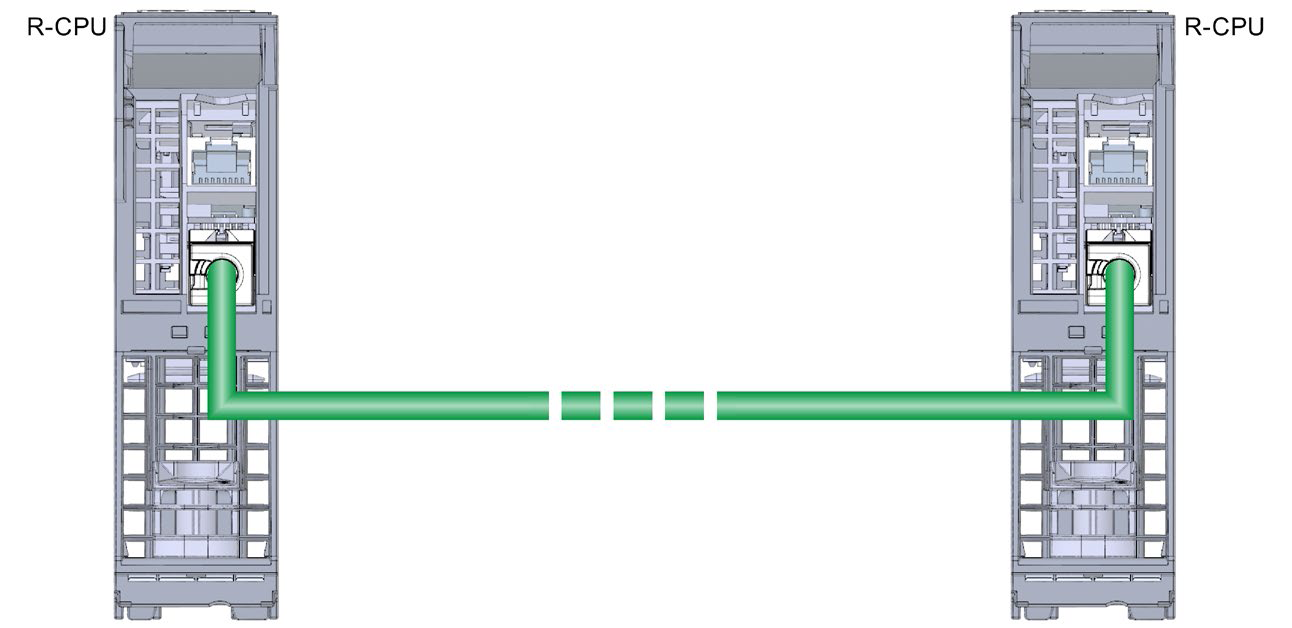

2. Plug the PROFINET cable RJ45 connectors into the RJ45 sockets at PROFINET interfaces X1 P2 R on the two R-CPUs.
3. Plug the PROFINET cable RJ45 connectors into the RJ45 sockets at PROFINET interfaces X1 P1 R on the two R-CPUs.

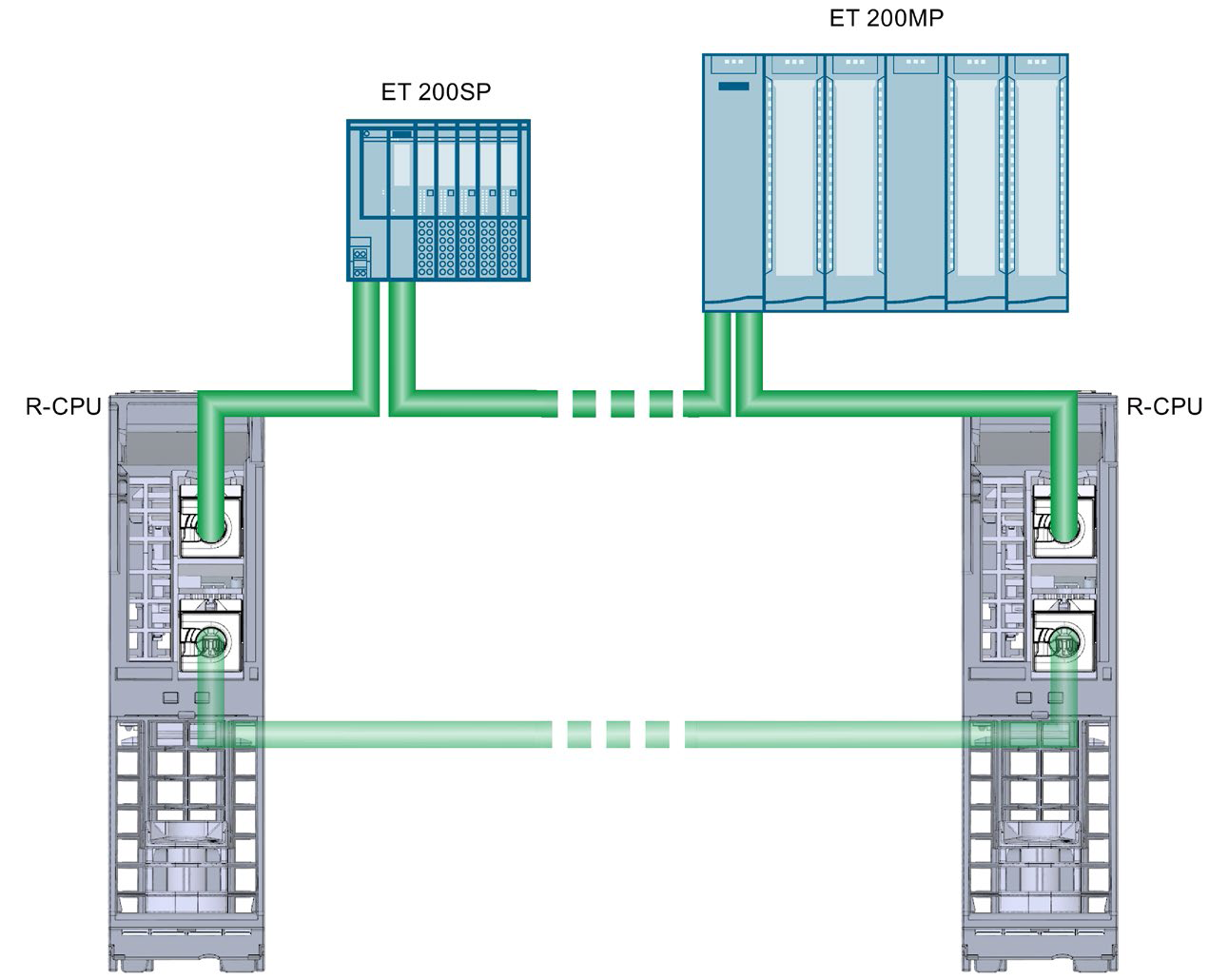

Connect the other PROFINET devices in the PROFINET ring.
4. Close the front cover on the R-CPUs.
PROFINET 링을 S7-1500에 연결하기
서론
PROFINET 인터페이스 X1 P1 R 및 X1 P2 R의 RJ45 소켓에서 두 R-CPU 사이에 PROFINET 링을 연결합니다.
요구 사항들
• 두 R-CPU 사이의 PROFINET 링의 두 연결 중 하나에 투명 미디어 변환기를 제외한 다른 IO 장치, 스위치 또는 기타 PROFINET 장치가 포함되어서는 안 됩니다.
• STEP 7의 기본 설정은 PROFINET 인터페이스 X1의 포트 2입니다.
– 두 R-CPU의 PROFINET 인터페이스 포트에 PROFINET 케이블을 연결합니다.
– PROFINET 케이블의 최대 길이는 100m입니다.
• 미디어 컨버터(전기/광학)를 사용하여 두 R-CPU 사이의 공간 거리를 확장할 수 있습니다.
이 경우 최대 길이는 사용되는 미디어 변환기 유형에 따라 달라집니다.
미디어 변환기에 대한 자세한 내용은 설명서에서 확인할 수 있습니다:
– 기술 사양 정보
– 사용에 대하여
– 시운전 정보
• IO 장치, 스위치 및 기타 PROFINET 장치를 다른 PROFINET 링 연결에 연결합니다.
STEP 7의 기본 설정은 PROFINET 인터페이스 X1의 포트 1입니다.
필요한 액세서리
• PROFINET 링용 PROFINET 케이블
• 투명 미디어 컨버터(전기 ⇔ 광학식) 옵션
절차.
SIMATIC S7-1500R에서 PROFINET 링을 연결하려면 다음 단계를 수행합니다:
1. R-CPU의 전면 커버를 위로 흔듭니다.
2. 두 R-CPU의 PROFINET 인터페이스 X1 P2 R에 있는 RJ45 소켓에 PROFINET 케이블 RJ45 커넥터를 꽂습니다.
3. 두 R-CPU의 PROFINET 인터페이스 X1 P1 R에 있는 RJ45 소켓에 PROFINET 케이블 RJ45 커넥터를 꽂습니다.
PROFINET 링의 다른 PROFINET 장치를 연결합니다.
4. R-CPU의 전면 커버를 닫습니다.
