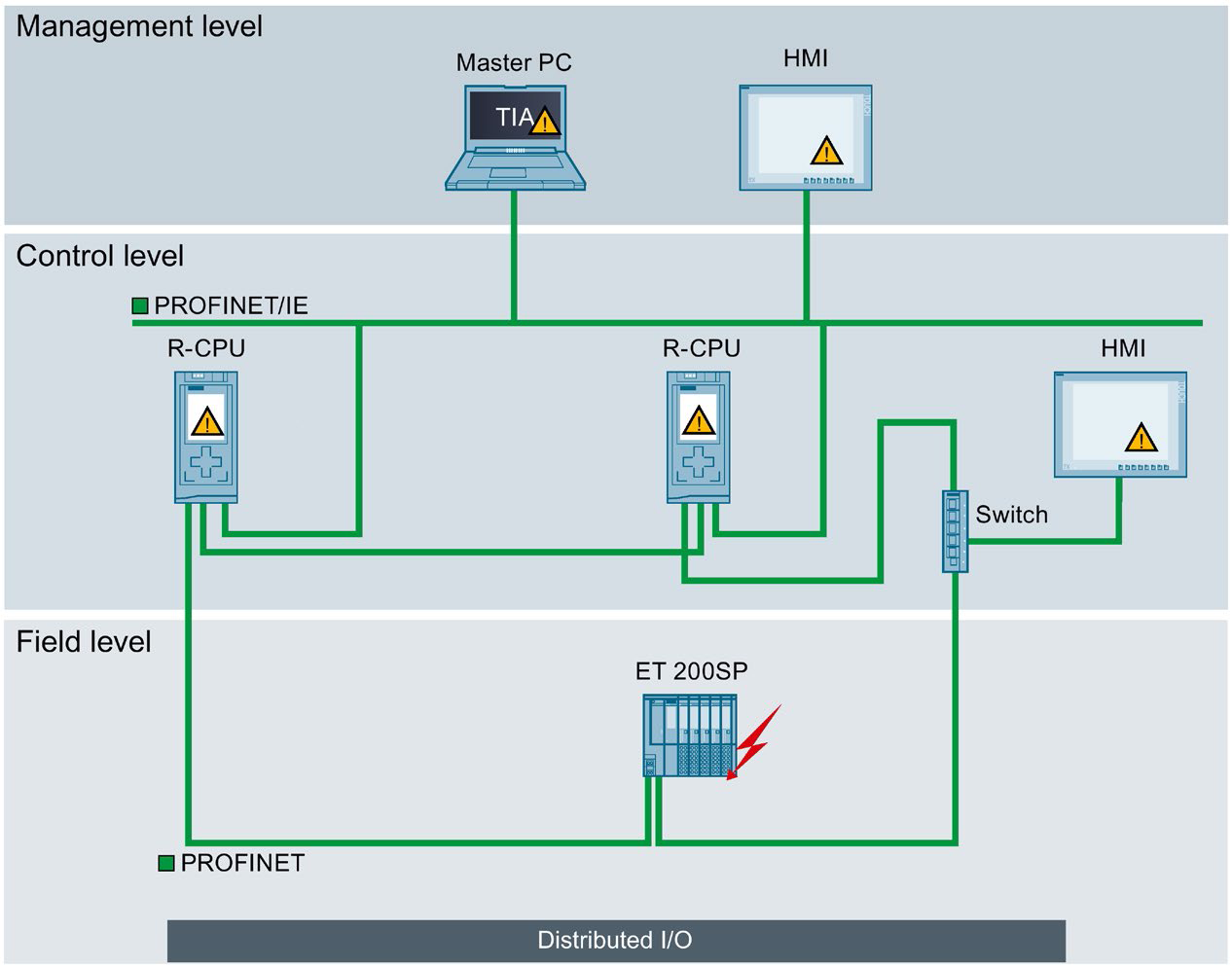

Displaying faults in an IO device

Displaying faults in an IO device

The various components of the S7-1500R/H redundant system are connected over
PROFINET/Industrial Ethernet (IE).

The devices detect faults in their modules (for example IO device ET 200SP) and send diagnostics data to the assigned CPU.

The CPU analyzes this diagnostic information and notifies the connected display media.

The information analyzed is shown in graphic form in the configuration and programming software (TIA Portal), on the
HMI devices and on the CPU displays.



Advantages and customer benefits

Integrated system diagnostics offers the following advantages:
• Diagnostics is always consistent with the actual state of the plant. In S7-1500R/H redundant mode, the diagnostic information is synchronized between the CPUs.
• The uniform display concept enables efficient error analysis.
• The immediate identification of the error source in the event of an error speeds up commissioning and minimizes production downtimes.
• By configuring diagnostics events, you tailor the diagnostics to the requirements of your automation task.



Trace

The trace functionality facilitates troubleshooting and optimization for the user program.
Trace records device tags and evaluates the recordings.

This allows you to analyze defective signal responses.

Tags are, for example, drive parameters or the system and user tags of a CPU.

Because the CPU records tags directly, the trace and logic analyzer function is suitable for monitoring highly dynamic processes.

---

Note
Trace restrictions
The S7-1500R/H redundant system does not support the storage of measurements on the SIMATIC memory card.

---

Diagnostics
All levels of automation in the S7-1500R/H redundant system have integrated diagnostics.

All SIMATIC products have integrated diagnostic functions that you can use to analyze, localize
and log faults and errors efficiently.
System diagnostics is integrated into the firmware of the CPUs and works independently of
the cyclic user program.

Faults in the plant are immediately detected and reported on the display devices.
A uniform display concept visualizes error messages as plain text information over:
• TIA Portal
• HMI devices
• CPU displays





---

IO 장치에서 장애 표시

S7-1500R/H 이중화 시스템의 다양한 구성 요소는 다음과 같이 연결됩니다
PROFINET/산업 이더넷(IE).
장치는 모듈(예: IO 장치 ET 200 SP)에서 고장을 감지하고 할당된 CPU로 진단 데이터를 전송합니다.
CPU는 이 진단 정보를 분석하여 연결된 디스플레이 매체에 알립니다.
분석된 정보는 구성 및 프로그래밍 소프트웨어(TIA Portal)의 그래픽 형식으로 표시됩니다
HMI 장치와 CPU 디스플레이에 표시됩니다.

장점 및 고객 혜택

통합 시스템 진단은 다음과 같은 이점을 제공합니다:
• 진단은 항상 플랜트의 실제 상태와 일치하며, S7-1500R/H 이중화 모드 에서는 CPU 간 진단 정보가 동기화됩니다.
• 균일한 디스플레이 컨셉으로 효율적인 에러 분석이 가능합니다.
• 오류 발생 시 오류 소스를 즉시 식별하면 시운전 속도가 빨라지고 생산 중단 시간이 최소화됩니다.
• 진단 이벤트를 구성하여 진단을 자동화 작업의 요구 사항에 맞게 조정할 수 있습니다.



추적해요

추적 기능은 사용자 프로그램의 문제 해결과 최적화를 용이하게 합니다.
추적은 장치 태그를 기록하고 기록을 평가합니다.

이를 통해 불량 신호 반응을 분석할 수 있습니다.

태그는 예를 들어 드라이브 매개 변수 또는 CPU의 시스템 및 사용자 태그입니다.

CPU가 직접 태그를 기록하기 때문에 트레이스 및 로직 분석기 기능은 매우 동적인 프로세스를 모니터링하는 데 적합합니다.

---

메모
추적 제한
S7-1500R/H 중복 시스템은 SIMATIC 메모리 카드에 측정값을 저장할 수 없습니다.

---

진단
S7-1500R/H 이중화 시스템의 모든 자동화 레벨에는 통합 진단 기능이 있습니다.
모든 SIMATIC 제품에는 분석, 현지화에 사용할 수 있는 통합 진단 기능이 있습니다
오류 및 오류를 효율적으로 기록합니다.
시스템 진단은 CPU의 펌웨어에 통합되어 있으며 독립적으로 작동합니다
순환 사용자 프로그램.
공장의 고장은 즉시 감지되어 디스플레이 장치에 보고됩니다.
균일한 디스플레이 개념은 오류 메시지를 다음에 대한 일반 텍스트 정보로 시각화합니다:
• TIA 포털
• HMI 장치
• CPU 디스플레이
